格雷希爾GripSeal 氣動接頭G15系列，自動化快速接頭，使用氣壓來脹緊密封圈，適用于多種管口、孔。內脹式設計，密封圈膨脹于管壁形成良好的密封接頭面，從而達到密封連接的效果。配合自動化夾具設備，應用于自動化生產線，可提高測試效率。

產品參數

PRODUCT PARAMETERS

操 作 壓 力：	從真空到8Bar
密 封 范 圍：	10mm-34mm
插 入 深 度：	1,2號主體：15mm，3,4號主體：30mm
流 量 接 口：	G1/8;G1/4;G1/2螺紋孔
主 體 材 料：	鋁合金或不銹鋼
密封圈材質：	氯丁橡膠，硅橡膠
操 作 溫 度：	-20℃-120℃

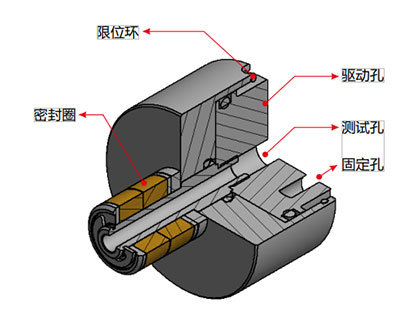

規 格 型 號：	氣動接頭G15系列型號表或詳詢工作人員

產品視頻

PRODUCT VIDEO

氣動接頭G15系列操作視頻（掃碼查看）

產品特點

OPERATION PARAMETERS

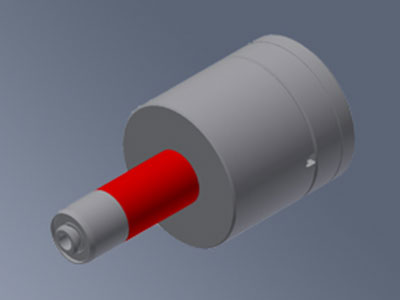

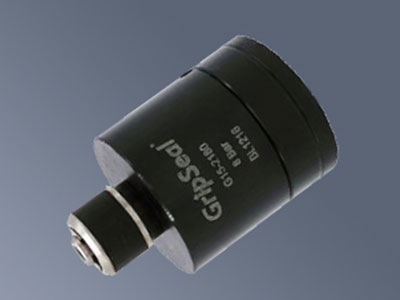

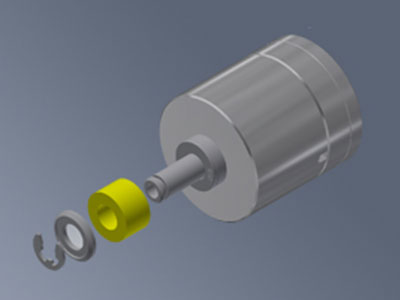

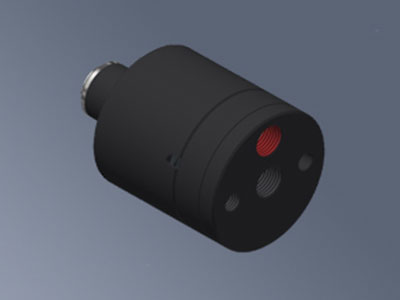

氣壓驅動:密封性好，操作簡單	靈活定制：讓裝夾位置更靈活，避免干涉	密封圈快速更換：維護簡單，延長接頭使用壽命	體積小巧：不占用操作空間，可放置在治具的任何位置	自動化操作：效率更高，測試結果更穩定

操作方法

OPERATION METHOD

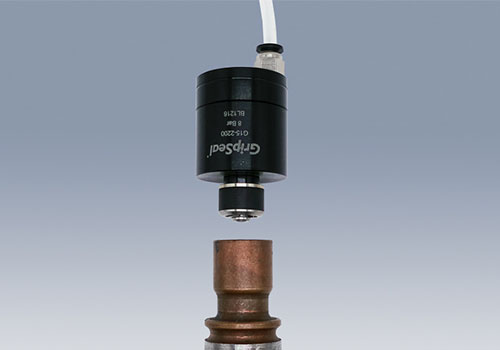

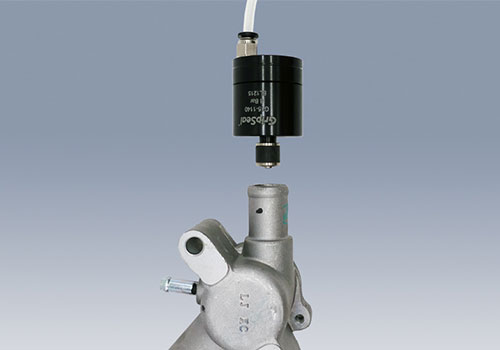

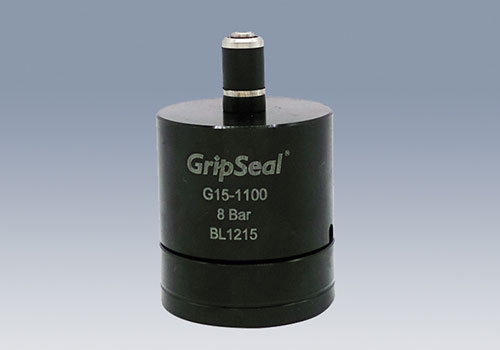

第一步 將測試管放置G15系列，前端測試口	第二步 1,給驅動接口通氣加壓，主密封圈會擠壓管壁，從而密封被測試產品的內徑；  2,測試接口通測試氣體或是其他媒體，開始測試，直到完成測試氣壓泄壓。	第三步 給驅動接口泄壓，氣缸退回到初始位置，密封圈回復原狀，密封狀態接解除；接頭拔出，準備下一次的密封連接。

應用案例

APPLICATION CASES

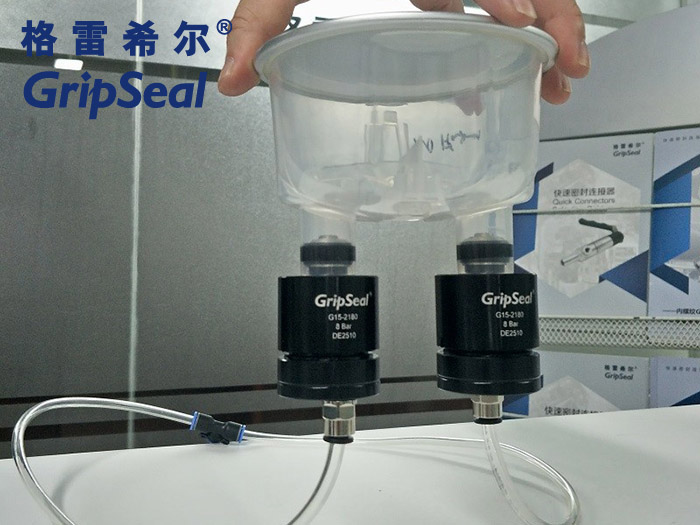

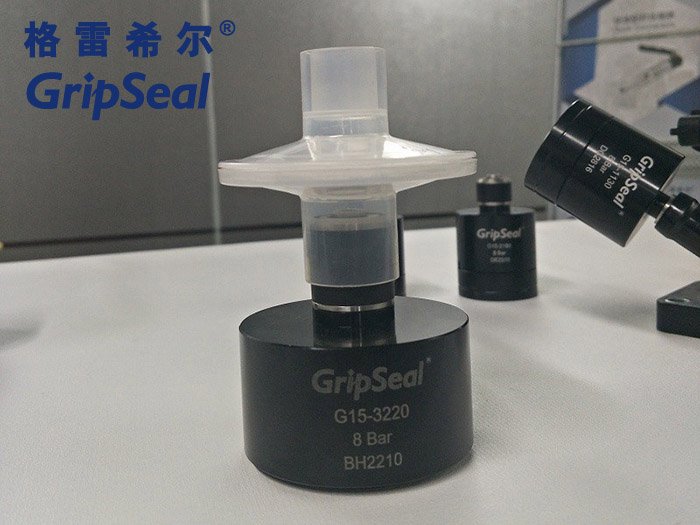

醫療塑料管測試	工業自動化測試	自動化接頭
